Perché il quadro AC/DC è importante in un impianto fotovoltaico
Il quadro AC/DC è uno degli elementi tecnici più importanti in un impianto fotovoltaico, perché raccoglie le protezioni dedicate alla parte in corrente continua e alla parte in corrente alternata. La sezione DC riguarda il lato dei moduli fotovoltaici, dove l’energia viene prodotta in corrente continua. La sezione AC riguarda invece il collegamento tra inverter e impianto elettrico dell’abitazione o dell’attività, dove l’energia viene gestita in corrente alternata.
In un impianto monofase, il quadro AC/DC viene utilizzato per proteggere e sezionare correttamente un sistema collegato a una fornitura elettrica monofase. Questo tipo di configurazione è molto diffuso negli impianti residenziali e nelle piccole utenze commerciali, dove la potenza installata e la struttura dell’impianto elettrico non richiedono una distribuzione trifase.
Quando si valuta un impianto fotovoltaico, il quadro AC/DC non deve essere considerato un accessorio secondario. È parte del sistema di protezione, manutenzione e sicurezza. La scelta dell’inverter, dei moduli e del kit fotovoltaico deve quindi essere accompagnata da una corretta progettazione del quadro, in modo che l’impianto lavori con protezioni adeguate e con una separazione ordinata tra lato DC e lato AC.
Sul sito LED Italia è possibile consultare diverse soluzioni dedicate al fotovoltaico, partendo dalle categorie Inverter, Moduli fotovoltaici e Kit fotovoltaici, utili per comprendere la relazione tra componenti principali e configurazione dell’impianto.
Cosa si intende per quadro AC/DC monofase
Un quadro AC/DC monofase è un quadro elettrico progettato per impianti fotovoltaici collegati a una rete monofase. La sua funzione è proteggere i collegamenti tra moduli, inverter e impianto elettrico, offrendo dispositivi di sezionamento e protezione adatti alle due parti del sistema.
Il lato DC si trova tra i moduli fotovoltaici e l’inverter. Qui passano le stringhe dei pannelli, con tensioni e correnti che devono essere gestite con dispositivi specifici per corrente continua. Il lato AC si trova invece tra l’inverter e il quadro elettrico dell’utenza. In questa parte l’energia è già stata convertita in corrente alternata dall’inverter e deve essere protetta prima di essere utilizzata o immessa nella rete dell’edificio.
Il termine monofase indica che il quadro è pensato per impianti collegati a una linea monofase, tipica di molte abitazioni e piccole utenze. Questo lo distingue dai quadri destinati a impianti trifase, che richiedono una distribuzione diversa delle protezioni e un dimensionamento adeguato a potenze e carichi superiori.
In quali impianti si usa un quadro AC/DC monofase
Il quadro AC/DC monofase viene utilizzato soprattutto negli impianti fotovoltaici residenziali e nelle piccole attività con fornitura elettrica monofase. È adatto quando l’impianto è progettato per alimentare una casa, un piccolo ufficio, un laboratorio di dimensioni contenute o un’attività commerciale con consumi compatibili con la rete monofase.
In questi casi, l’impianto fotovoltaico è spesso composto da moduli installati sul tetto, inverter monofase e collegamento al quadro elettrico esistente. Il quadro AC/DC permette di inserire le protezioni necessarie tra campo fotovoltaico, inverter e impianto dell’utenza, rendendo più ordinata e sicura la gestione elettrica.
Un esempio tipico è un impianto domestico con inverter ibrido monofase, come un Inverter monofase Deye 3.6kW o un Inverter monofase Deye 5kW, abbinato a moduli fotovoltaici installati su una o più falde. In una configurazione di questo tipo, il quadro AC/DC monofase aiuta a proteggere il collegamento tra stringhe e inverter, oltre alla linea in uscita verso il quadro dell’abitazione.
Impianti residenziali monofase
Gli impianti residenziali sono il contesto più comune in cui viene utilizzato un quadro AC/DC monofase. Molte abitazioni hanno una fornitura elettrica monofase e installano impianti fotovoltaici pensati per autoconsumo, riduzione dei prelievi dalla rete e possibile integrazione con batteria di accumulo.
In una casa, il quadro AC/DC permette di gestire le protezioni in modo più ordinato. Il lato DC protegge le stringhe dei moduli, mentre il lato AC protegge il collegamento dell’inverter verso l’impianto elettrico domestico. Questa distinzione è importante perché corrente continua e corrente alternata richiedono dispositivi specifici e modalità di interruzione diverse.
Un impianto residenziale può essere realizzato partendo da componenti singoli oppure da configurazioni già strutturate. La categoria Kit fotovoltaici permette di valutare soluzioni pensate per impianti monofase, come il Set 3.6kW con 8 pannelli solari 450W Trina TOPCon Black o il Set 5kW con 10 moduli 505W Trina TOPCon bifacciale Black. In questi impianti, il quadro AC/DC va dimensionato in base alla potenza del sistema, al numero di stringhe e allo schema elettrico previsto.
Piccole attività commerciali e uffici
Un quadro AC/DC monofase può essere utilizzato anche in piccole attività commerciali, studi professionali e uffici collegati a una fornitura monofase. In questi contesti il fotovoltaico può contribuire a coprire una parte dei consumi diurni, soprattutto quando l’attività utilizza energia durante le ore di produzione solare.
Gli uffici e i piccoli negozi possono avere consumi legati a illuminazione, climatizzazione, computer, sistemi di sicurezza e apparecchiature di servizio. Se la fornitura è monofase e la potenza dell’impianto fotovoltaico resta compatibile con questa configurazione, il quadro AC/DC monofase può essere una scelta adeguata.
La valutazione deve comunque tenere conto del profilo di consumo. Un’attività che concentra l’assorbimento nelle ore centrali della giornata può sfruttare bene la produzione fotovoltaica, mentre un’attività con consumi elevati e distribuiti su più linee potrebbe richiedere una progettazione diversa. Il quadro AC/DC monofase è quindi adatto quando la struttura elettrica dell’utenza resta monofase e il sistema fotovoltaico viene dimensionato in modo coerente.
Impianti con inverter ibrido e batteria
Il quadro AC/DC monofase può essere presente anche negli impianti con inverter ibrido e batteria di accumulo. In questi sistemi, l’inverter non si limita a convertire l’energia prodotta dai moduli, ma gestisce anche la carica e la scarica della batteria, la lettura dei consumi e le modalità di lavoro dell’impianto.
L’aggiunta dell’accumulo rende ancora più importante una progettazione corretta delle protezioni. Il quadro AC/DC deve essere coordinato con lo schema dell’inverter, con i collegamenti del campo fotovoltaico e con la parte AC dell’impianto. In presenza di funzioni backup, vanno valutati anche i carichi collegati all’uscita dedicata, il sezionamento e le protezioni specifiche previste dal progetto.
Un inverter ibrido monofase, come un Inverter monofase Deye 6kW, può essere usato in impianti residenziali con maggiore richiesta energetica e possibile integrazione con accumulo. In questi casi il quadro AC/DC contribuisce alla corretta separazione tra lato fotovoltaico, lato inverter e lato utenza.
Quali protezioni contiene un quadro AC/DC monofase
Un quadro AC/DC monofase può includere dispositivi diversi in base alla configurazione dell’impianto, alla potenza, al numero di stringhe e alle indicazioni di progetto. La composizione esatta deve essere definita da un tecnico abilitato, perché le protezioni dipendono dalle caratteristiche dell’impianto e dalle norme applicabili.
In generale, un quadro AC/DC può contenere:
- sezionatori lato DC per isolare il campo fotovoltaico dall’inverter;
- scaricatori di sovratensione per proteggere l’impianto da fenomeni transitori;
- interruttori di protezione lato AC per la linea in uscita dall’inverter;
- dispositivi differenziali e magnetotermici adeguati allo schema elettrico;
- morsettiere e collegamenti predisposti per una gestione ordinata dei cavi.
Questi dispositivi hanno una funzione pratica molto chiara. Permettono di proteggere l’impianto, facilitare interventi di manutenzione e isolare le parti del sistema quando necessario. La presenza di un quadro ordinato rende più semplice anche il lavoro dell’installatore durante verifiche, controlli e assistenza.
Differenza tra quadro DC, quadro AC e quadro AC/DC
In alcuni impianti le protezioni possono essere organizzate in quadri separati, mentre in altri casi vengono raccolte in un unico quadro AC/DC. Il quadro DC riguarda la parte dei moduli fotovoltaici e protegge le stringhe prima dell’ingresso nell’inverter. Il quadro AC riguarda la parte successiva all’inverter e protegge la linea verso l’impianto elettrico dell’utenza.
Il quadro AC/DC integra entrambe le sezioni in una soluzione coordinata. Questa configurazione può essere utile negli impianti monofase residenziali e nelle piccole installazioni, dove lo spazio e la semplicità di installazione hanno un ruolo importante. La scelta tra quadro unico e quadri separati dipende dallo schema dell’impianto, dalla distanza tra moduli, inverter e quadro generale, oltre che dalle scelte progettuali dell’installatore.
La differenza principale riguarda quindi l’organizzazione delle protezioni. L’obiettivo resta lo stesso, cioè proteggere il lato fotovoltaico e il lato elettrico dell’impianto, permettendo una gestione sicura dei collegamenti.
Quando un quadro AC/DC monofase non è la scelta corretta
Un quadro AC/DC monofase non è adatto a tutti gli impianti. Quando l’utenza è trifase o quando la potenza dell’impianto richiede una distribuzione su tre fasi, occorre valutare un quadro specifico per impianti trifase. Anche in presenza di carichi elevati, attività produttive o strutture elettriche complesse, la scelta deve essere fatta in base al progetto elettrico e non soltanto alla potenza dell’inverter.
Un impianto con inverter trifase, ad esempio, richiede protezioni e collegamenti coerenti con quella configurazione. La sezione Inverter include anche modelli trifase, ma la scelta del quadro deve seguire la tipologia di rete e lo schema dell’impianto. Usare una soluzione monofase in un impianto che richiede una gestione trifase sarebbe tecnicamente errato.
La valutazione deve quindi partire dalla fornitura elettrica, dal tipo di inverter, dalla potenza dell’impianto e dalla distribuzione dei carichi. Il quadro deve essere scelto come parte del sistema, non come componente isolato.
Come scegliere il quadro corretto
La scelta del quadro AC/DC monofase deve essere affidata a un professionista, perché riguarda la sicurezza elettrica e la corretta protezione dell’impianto. Tuttavia, anche l’utente finale può comprendere quali informazioni servono per valutare il sistema in modo più consapevole.
Prima di scegliere il quadro, occorre conoscere:
- potenza dell’impianto fotovoltaico;
- numero di stringhe e caratteristiche dei moduli;
- modello dell’inverter e tipo di connessione monofase;
- eventuale presenza di batteria e funzioni backup;
- distanza tra moduli, inverter e quadro elettrico principale;
- schema dell’impianto e protezioni richieste.
Questi dati permettono al tecnico di scegliere dispositivi corretti e dimensionati in modo adeguato. Una protezione sottodimensionata può generare problemi di sicurezza, mentre una scelta non coerente con l’impianto può rendere più complicate manutenzione e assistenza.
Relazione tra quadro AC/DC, moduli e inverter
Il quadro AC/DC lavora insieme agli altri componenti dell’impianto. I Moduli fotovoltaici generano energia in corrente continua, l’inverter la converte in corrente alternata e il quadro protegge i collegamenti tra queste parti. Il corretto dimensionamento nasce quindi dalla lettura complessiva del sistema.
La potenza e le caratteristiche dei moduli incidono sulla parte DC. Il numero di stringhe, la tensione e la corrente devono essere compatibili con le protezioni scelte. Il modello di inverter incide invece sia sulla parte DC sia sulla parte AC, perché determina ingressi disponibili, potenza di uscita e modalità di connessione alla rete.

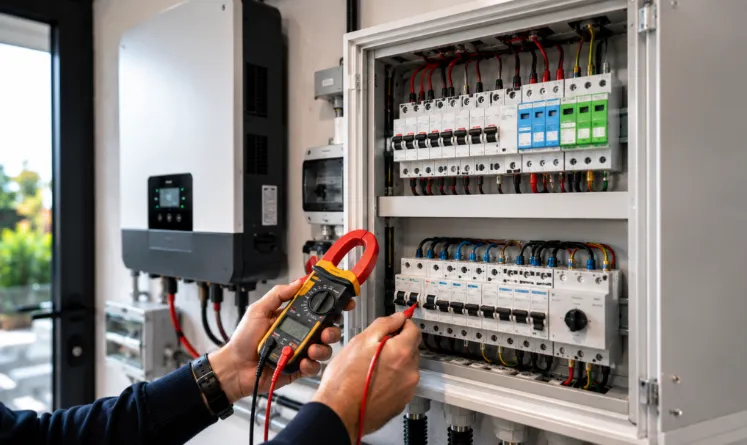

Un quadro AC/DC monofase ben progettato rende l’impianto più ordinato e facilita eventuali controlli successivi. In caso di interventi tecnici, la possibilità di isolare le sezioni del sistema in modo corretto rappresenta un vantaggio pratico per sicurezza e manutenzione.
Conclusione
Il quadro AC/DC monofase si usa principalmente negli impianti fotovoltaici residenziali, nei piccoli uffici, nelle attività commerciali con fornitura monofase e negli impianti con inverter monofase, anche quando è presente una batteria di accumulo. La sua funzione è proteggere e organizzare i collegamenti tra moduli fotovoltaici, inverter e impianto elettrico dell’utenza.
La scelta deve essere fatta in base a potenza dell’impianto, numero di stringhe, tipo di inverter, presenza di accumulo e struttura elettrica dell’edificio. Un quadro monofase è adatto quando anche la rete dell’utenza e l’inverter sono monofase, mentre impianti trifase richiedono una configurazione dedicata.
Attraverso il sito LED Italia e le categorie dedicate a Inverter, Moduli fotovoltaici e Kit fotovoltaici, è possibile orientarsi tra i principali componenti dell’impianto e comprendere meglio il ruolo del quadro AC/DC nella protezione complessiva del sistema.
