Meter e normative: conformità e sicurezza

Scopri a cosa serve il meter fotovoltaico, come misura i flussi energetici e quali requisiti rispettare per conformità, sicurezza e controllo dell’impianto.

In un impianto fotovoltaico, conoscere la quantità di energia prodotta non è sufficiente. È necessario capire quanta energia viene utilizzata direttamente, quanta arriva dalla rete e quanta viene immessa quando la produzione supera i consumi.

Il dispositivo che rileva questi flussi viene spesso chiamato meter, misuratore di energia o smart meter. Il termine può però riferirsi a componenti con funzioni differenti: il meter collegato all’inverter non coincide necessariamente con il contatore installato dal distributore e utilizzato per la contabilizzazione ufficiale.

Questa distinzione è importante perché un errore di posizionamento, configurazione o comunicazione può compromettere la gestione dell’autoconsumo, il funzionamento della batteria e la limitazione dell’energia immessa in rete.

La corretta installazione del meter riguarda quindi sia le prestazioni sia la conformità dell’impianto fotovoltaico. Il dispositivo deve essere compatibile con l’inverter, collegato nel punto previsto e configurato rispettando le norme tecniche e le indicazioni del produttore.

Che cos’è il meter fotovoltaico

Nel linguaggio degli installatori, il meter fotovoltaico è generalmente un misuratore capace di rilevare tensione, corrente, potenza ed energia in un determinato punto dell’impianto.

Quando viene collegato all’inverter attraverso una comunicazione digitale, spesso RS485 o Modbus, trasmette in tempo reale la direzione e l’intensità dei flussi. L’inverter può così comprendere se l’edificio sta prelevando energia dalla rete oppure se sta iniziando a esportarla.

Il produttore Deye descrive i propri energy meter come strumenti utilizzati per misurare le grandezze della rete e trasferire le informazioni all’inverter nei sistemi configurati per l’esportazione zero. In queste condizioni, il meter non si limita a visualizzare i dati: diventa parte della logica di regolazione dell’impianto. (deyeinverter.com)

Il dispositivo può essere installato direttamente nel quadro elettrico oppure lavorare insieme a trasformatori amperometrici, indicati con le sigle TA o CT. Questi rilevano la corrente senza interrompere il conduttore e comunicano al sistema in quale direzione si sta muovendo l’energia.

Meter e TA svolgono quindi una funzione simile, ma non sono sempre intercambiabili. La scelta dipende dal modello di inverter, dalla configurazione monofase o trifase e dalle indicazioni riportate nel manuale tecnico.

Meter dell’inverter e contatore del distributore

Uno degli equivoci più frequenti consiste nel considerare il meter dell’inverter e il contatore di scambio come lo stesso dispositivo.

Il contatore bidirezionale del distributore registra l’energia in due direzioni:

l’energia prelevata dalla rete per alimentare l’edificio;
l’energia prodotta in eccedenza e immessa nella rete pubblica.

Queste misure vengono utilizzate per la fatturazione, per i rapporti con il GSE e per gli eventuali meccanismi di valorizzazione dell’energia. E-Distribuzione chiarisce che il contatore bidirezionale rileva separatamente energia prelevata ed energia immessa, permettendo di ricostruire il bilancio energetico nel punto di connessione. (E-Distribuzione)

Il meter collegato all’inverter viene invece impiegato per il controllo interno del sistema. Le sue letture aiutano l’inverter a regolare produzione, batteria e scambio con la rete, ma non sostituiscono automaticamente le misure ufficiali validate dal distributore.

Per questo i dati visualizzati nell’app dell’inverter possono differire leggermente da quelli presenti nel portale del distributore o nella documentazione del GSE. I dispositivi possono utilizzare intervalli di registrazione, precisioni e punti di misura differenti.

Le misure M1, M2 e M3

La documentazione tecnica utilizza spesso le sigle M1, M2 e M3 per distinguere i diversi punti di misura.

Il contatore M1 si trova nel punto di scambio con la rete e misura l’energia prelevata e immessa. Il contatore M2, quando previsto, misura invece l’energia prodotta dall’impianto fotovoltaico.

In alcune configurazioni con accumulo può essere presente anche un punto M3, destinato a rilevare l’energia assorbita o rilasciata dalla batteria. La sua necessità dipende dalla configurazione dell’accumulo e dal regime al quale accede l’impianto.

Le regole tecniche del GSE dedicate ai sistemi di accumulo distinguono, tra le altre grandezze, l’energia prelevata rilevata dal contatore M1, l’energia prodotta misurata da M2 e l’energia assorbita o rilasciata dall’accumulo nelle configurazioni in cui sono richieste misure aggiuntive.

Questi contatori non devono essere aggiunti liberamente seguendo uno schema generico. La disposizione dipende dalla potenza dell’impianto, dal tipo di connessione e dalla presenza di incentivi, accumulo o meccanismi di ritiro dell’energia.

Perché il meter è essenziale per l’autoconsumo

Senza una misura corretta nel punto di scambio, l’inverter non può conoscere con precisione il bilancio energetico dell’edificio.

Può sapere quanta energia stanno producendo i pannelli e quanta ne sta fornendo la batteria, ma non sempre è in grado di distinguere ciò che viene realmente consumato da ciò che attraversa il contatore verso la rete.

Il meter permette quindi di coordinare quattro flussi:

produzione proveniente dai moduli fotovoltaici;
consumo istantaneo dell’abitazione o dell’azienda;
carica e scarica del sistema di accumulo;
energia prelevata oppure immessa nella rete.

In un impianto ibrido, queste informazioni vengono utilizzate per dare priorità ai consumi, caricare la batteria con l’energia eccedente e limitare il prelievo quando l’accumulo è disponibile.

Un inverter Deye monofase da 5 kW, ad esempio, integra la gestione di pannelli, batteria e rete e supporta specifici smart meter compatibili. La pagina LED Italia indica anche la presenza dei TA, che devono essere installati e orientati secondo lo schema del produttore. (V-TAC Italia)

Come funziona la modalità zero export

La funzione zero export viene utilizzata quando l’impianto deve impedire, o limitare entro una soglia definita, l’immissione di energia nella rete.

Il meter o i TA vengono installati nel punto in cui possono rilevare un eventuale flusso in uscita. Quando l’energia fotovoltaica supera i consumi e tende a raggiungere la rete, il dispositivo invia il dato all’inverter.

L’inverter riduce quindi la potenza prodotta oppure utilizza l’eccedenza per caricare la batteria, compatibilmente con lo stato dell’accumulo e con le impostazioni selezionate.

Nei manuali ufficiali Deye, la funzione “Zero Export to CT” utilizza proprio i trasformatori di corrente o un meter esterno per individuare il flusso verso la rete e regolare la potenza dell’inverter. (deyeinverter.com)

La regolazione dipende però dalla correttezza della misura. Un TA installato al contrario può far interpretare un’immissione come un prelievo. In un sistema trifase, anche l’associazione errata tra fasi e sensori può produrre letture incoerenti.

Per questo la modalità zero export non dovrebbe essere attivata senza una verifica sul campo. Dopo la configurazione è necessario confrontare i valori dell’inverter con quelli del contatore bidirezionale, controllando il comportamento dell’impianto in differenti condizioni di produzione e consumo.

Il riferimento della CEI 0-21

Per gli impianti connessi alle reti italiane in bassa tensione, uno dei riferimenti principali è la Norma CEI 0-21.

La versione consolidata CEI 0-21:2025-10 dedica una parte specifica ai sistemi di misura dell’energia elettrica. Le prescrizioni riguardano sia l’energia scambiata con la rete sia, nei casi previsti, l’energia prodotta dall’impianto.

La norma distingue il sistema M1, collocato nel punto di connessione e destinato alla misura dell’energia prelevata e immessa, dal sistema M2 installato all’interno della proprietà del produttore per misurare l’energia prodotta.

Per gli impianti fotovoltaici, il misuratore di produzione deve essere posizionato il più vicino possibile agli inverter oppure ai morsetti del generatore, rispettando le indicazioni previste dalla configurazione. La norma richiama inoltre la necessità di mantenere la continuità del collegamento necessaria alla telelettura, salvo condizioni eccezionali legate a guasti, sicurezza o manutenzione.

La conformità non riguarda quindi soltanto la presenza di un contatore. Comprende la sua posizione, l’accessibilità, il collegamento e la corretta attribuzione delle responsabilità tra produttore e distributore.

CEI 0-21 e dichiarazione di conformità

La presenza della dicitura CEI 0-21 nella descrizione commerciale di un inverter deve essere verificata sulla documentazione relativa al modello esatto.

Codice del prodotto, versione hardware e certificato devono corrispondere. Non è sufficiente che un altro inverter appartenente alla stessa famiglia sia stato certificato per la connessione italiana.

La pagina ufficiale Deye dedicata alle dichiarazioni e certificazioni raccoglie i documenti relativi alle diverse serie di inverter. Prima dell’installazione è necessario controllare che la documentazione applicabile sia disponibile e coerente con il dispositivo acquistato. (deyeinverter.com)

La conformità del prodotto non sostituisce quella dell’impianto. Collegamenti, protezioni e quadro elettrico devono essere realizzati da un’impresa abilitata, che al termine dei lavori rilascia la dichiarazione di conformità alla regola dell’arte prevista dal D.M. 37/2008. (Gazzetta Ufficiale)

Tra i documenti da conservare possono rientrare lo schema unifilare, la dichiarazione dell’installatore, le schede tecniche e i certificati dell’inverter. A questi si aggiungono i verbali e la documentazione richiesta dal distributore o dal GSE in base al tipo di intervento.

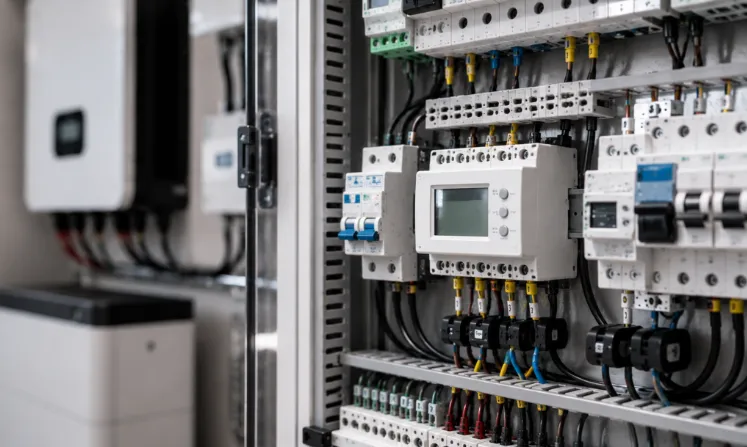

Installazione e sicurezza elettrica

Il meter viene generalmente installato all’interno del quadro elettrico, in prossimità del punto nel quale deve effettuare la misura. L’intervento espone a tensioni pericolose e deve essere eseguito da personale qualificato.

La corretta installazione richiede attenzione soprattutto a:

posizione del meter rispetto al punto di connessione;
direzione e associazione dei trasformatori amperometrici;
corrispondenza delle fasi negli impianti trifase;
protezione dei circuiti di alimentazione e comunicazione;
serraggio dei morsetti e dimensionamento dei conduttori;
compatibilità del protocollo con l’inverter.

Il meter deve inoltre essere collocato in un ambiente compatibile con il suo grado di protezione. Temperatura, umidità e accessibilità per la manutenzione possono influire sulla sua affidabilità.

Il contatore del distributore non deve invece essere aperto, spostato o modificato autonomamente. Le attività di installazione, manutenzione e gestione delle misure ufficiali spettano ai soggetti individuati dalla regolazione. E-Distribuzione include nel servizio di misura l’installazione dei misuratori, la raccolta dei dati e la loro validazione e trasmissione. (E-Distribuzione)

Monofase e trifase: cosa cambia

In un impianto monofase, il meter misura un’unica fase e il relativo neutro. La configurazione è più semplice, ma rimane essenziale rispettare la direzione del flusso e il punto indicato dal produttore.

In un sistema trifase, il misuratore deve rilevare correttamente tutte le fasi. Un collegamento incrociato tra tensioni e sensori di corrente può produrre valori negativi, potenze incoerenti o una regolazione errata dell’esportazione.

L’inverter Deye trifase da 10 kW è progettato per coordinare produzione, accumulo e carichi su impianti trifase. La presenza di TA e sistemi di misura richiede una configurazione coerente con la distribuzione reale dei consumi sulle tre fasi. (V-TAC Italia)

In questi impianti è particolarmente importante controllare il comportamento in presenza di carichi squilibrati. La lettura della sola potenza totale potrebbe non essere sufficiente se il sistema deve rispettare limiti specifici su ciascuna fase.

Monitoraggio e misure ufficiali

Le piattaforme associate agli inverter permettono di visualizzare produzione, consumo, stato della batteria e scambi con la rete. Sono strumenti utili per individuare anomalie e comprendere il funzionamento quotidiano dell’impianto.

I valori dell’app non devono però essere confusi con quelli utilizzati per la contabilizzazione ufficiale. E-Distribuzione distingue tra energia prelevata, energia immessa ed energia prodotta e mette a disposizione le misure rilevate dai contatori attraverso i propri servizi online. Le letture destinate a GSE e Terna vengono raccolte e trasmesse dal distributore secondo le procedure applicabili. (E-Distribuzione)

Una piccola differenza tra due sistemi può dipendere dal punto di misura o dalla frequenza con cui vengono registrati i dati. Scostamenti rilevanti e costanti richiedono invece un controllo.

Tra i segnali da non trascurare rientrano consumi notturni anomali, valori negativi senza una ragione apparente e un’immissione in rete presente nonostante la modalità zero export.

Come verificare un’anomalia

Quando le misure non sembrano corrette, il primo passo consiste nel distinguere quale dispositivo sta fornendo il dato.

Se l’anomalia riguarda esclusivamente l’app dell’inverter, bisogna controllare meter, TA, comunicazione e configurazione. Se invece interessa il contatore ufficiale, occorre rivolgersi al distributore.

E-Distribuzione consente di richiedere una verifica del gruppo di misura quando si sospetta che il contatore non stia funzionando correttamente. Prima della richiesta è comunque utile escludere errori nell’impianto privato, perché il meter dell’inverter e il contatore di scambio sono dispositivi separati. (E-Distribuzione)

Il confronto dovrebbe essere effettuato osservando produzione, consumi e batteria nello stesso intervallo temporale. Un controllo limitato a valori giornalieri presi in momenti differenti può generare conclusioni poco affidabili.

Come scegliere meter e inverter compatibili

Il meter non dovrebbe essere scelto soltanto in base al numero di ampere o al fatto che sia monofase o trifase.

Bisogna verificare il modello espressamente supportato dall’inverter, il protocollo di comunicazione e il tipo di connessione previsto. Anche la versione del firmware può incidere sulla disponibilità di alcune funzioni.

Prima dell’acquisto è opportuno controllare:

compatibilità dichiarata dal produttore;
misura diretta oppure tramite TA;
corrente massima e configurazione delle fasi;
protocollo RS485 o Modbus richiesto;
funzioni di zero export e monitoraggio;
documentazione tecnica e assistenza disponibile.

Utilizzare un meter non riconosciuto dall’inverter può consentire la visualizzazione locale di alcuni valori, senza garantire il controllo della batteria o della potenza esportata.

Prodotti come l’inverter Deye monofase da 5 kW e il modello trifase da 10 kW devono essere abbinati ai sistemi di misura indicati nella relativa documentazione.

Misurare correttamente significa governare meglio l’impianto

Il meter fotovoltaico è un componente poco visibile, ma incide direttamente sul comportamento dell’intero sistema.

Permette all’inverter di distinguere prelievo e immissione, coordinare la batteria e applicare correttamente le logiche di autoconsumo. Nei sistemi zero export, una misura affidabile è indispensabile per contenere l’energia inviata verso la rete.

La sicurezza dipende però dall’intera installazione. Posizione del meter, orientamento dei TA e corrispondenza delle fasi devono essere verificati insieme alle protezioni e ai parametri dell’inverter.

Anche il rispetto delle norme richiede una visione complessiva. La certificazione CEI 0-21 del prodotto, la dichiarazione di conformità dell’impianto e le procedure del distributore svolgono funzioni differenti e devono essere tutte considerate.

Attraverso il sito ufficiale LED Italia è possibile consultare le caratteristiche degli inverter monofase e trifase disponibili, verificando compatibilità, sistemi di misura e documentazione prima della progettazione dell’impianto.
