Sicurezza che illumina: come un parcheggio multipiano a Bologna ha ridotto del 68% i consumi

Il case study di un parcheggio multipiano che ha ridotto del 68% i consumi per l’illuminazione con plafoniere LED IP65, sensori e monitoraggio.

Un parcheggio sotterraneo deve offrire una buona visibilità durante tutte le ore di apertura. Corsie, rampe, stalli e percorsi pedonali devono essere illuminati in modo uniforme, anche quando il traffico è limitato.

Nel parcheggio multipiano analizzato in questo case study, composto da tre livelli interrati e operativo 24 ore su 24, l’impianto originale era basato principalmente su tubi fluorescenti T8 da 58 W.

Secondo i dati dichiarati dal cliente, l’illuminazione assorbiva circa 52.400 kWh all’anno, generando una spesa annua di 15.720 euro. Gli apparecchi funzionavano a pieno regime indipendentemente dal passaggio di veicoli o pedoni e non era presente un sistema capace di adattare l’accensione al reale utilizzo degli spazi.

L’intervento di relamping ha introdotto plafoniere LED impermeabili, proiettori IP65, sensori di movimento e una centralina dedicata alla segnalazione dei guasti. Il risultato dichiarato è una riduzione dei consumi del 68%, accompagnata da una maggiore uniformità luminosa e da minori necessità di manutenzione.

Il punto di partenza

Prima dell’intervento, le corsie di marcia e le rampe rimanevano illuminate continuamente. Anche le aree degli stalli e i percorsi pedonali ricevevano la stessa quantità di luce durante le ore di maggiore affluenza e nei periodi quasi privi di transito.

Il consumo stimato per l’intero impianto di illuminazione era pari a 52.400 kWh all’anno. Con una spesa di 15.720 euro, il costo medio assunto nel case study risultava pari a circa 0,30 euro per kWh.

Le criticità principali riguardavano:

funzionamento continuo senza regolazione automatica;
tubi fluorescenti con una vita utile dichiarata di circa 8.000 ore;
apparecchi IP20 poco adatti all’aumento dell’umidità ambientale;
flickering e ronzio delle sorgenti a fine vita;
zone d’ombra lungo le rampe e nei cambi di direzione;
resa cromatica dichiarata inferiore a CRI 70.

L’aumento dei guasti registrato nei 24 mesi precedenti comportava sostituzioni frequenti, costi di manutenzione e la chiusura temporanea di alcune corsie durante gli interventi.

Perché l’illuminazione incide tanto nei parcheggi

Un parcheggio aperto 24 ore può superare le 8.700 ore di esercizio annuali. Anche una differenza apparentemente limitata nella potenza dei singoli apparecchi produce quindi un effetto importante sui consumi complessivi.

La sostituzione dei tubi fluorescenti con apparecchi LED riduce la potenza installata, ma il vero salto di efficienza arriva quando l’impianto smette di funzionare sempre nello stesso modo.

Sensori di presenza, accensioni per zona e sistemi centralizzati permettono di adattare il funzionamento al traffico reale. Esperienze analizzate dal Dipartimento dell’Energia statunitense e dalla Commissione europea mostrano che i controlli di occupazione possono aumentare sensibilmente il risparmio ottenuto dal semplice passaggio ai LED. (European Commission)

L’obiettivo, però, non consiste nel lasciare completamente al buio una parte del parcheggio. Il sistema deve garantire che rampe, accessi e percorsi critici mantengano sempre le condizioni di visibilità definite dal progetto illuminotecnico.

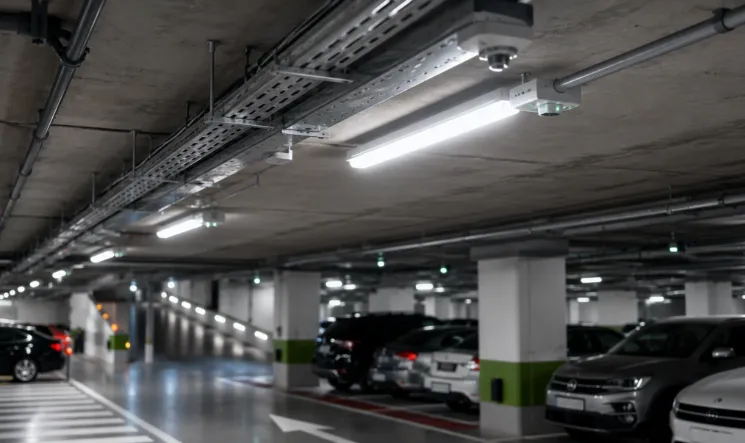

La nuova soluzione LED IP65

L’intervento ha previsto la sostituzione di 84 plafoniere fluorescenti T8 da 58 W con apparecchi lineari LED impermeabili.

La soluzione principale indicata nel progetto è la plafoniera LED impermeabile V-TAC SKU 24015, caratterizzata da:

potenza di 48 W;
flusso luminoso di 5.760 lumen;
efficienza di 120 lm/W;
temperatura di colore di 4000K;
indice di resa cromatica superiore a 80;
fascio luminoso di 120°;
corpo in policarbonato;
protezione IP65.

Il fascio ampio contribuisce a distribuire la luce sulle corsie, mentre la tonalità naturale da 4000K offre un equilibrio adatto alla lettura della segnaletica, al riconoscimento degli ostacoli e alla visibilità dei pedoni.

La protezione IP65 limita l’ingresso di polvere e getti d’acqua, risultando più coerente con un ambiente soggetto a umidità rispetto agli apparecchi IP20 precedentemente installati. Le caratteristiche ufficiali della SKU 24015 comprendono inoltre sensore a microonde, sensibilità regolabile e un intervallo di rilevamento indicato tra 4 e 10 metri. (V-TAC Italia)

Proiettori da 50 W nelle aree più critiche

Nelle aree degli stalli, nei cambi di direzione e nei punti nei quali era necessaria una maggiore copertura, il progetto ha previsto anche proiettori LED V-TAC da 50 W con protezione IP65.

La quantità e il modello esatto dei proiettori non sono stati indicati nei dati iniziali del case study. Tra le soluzioni attualmente disponibili per applicazioni analoghe rientra il proiettore LED V-TAC PRO da 50 W, 4000K e IP65, dotato di fascio ampio e indicato anche per aree di parcheggio. (V-TAC Italia)

L’inserimento dei proiettori non è servito ad aumentare indiscriminatamente la quantità di luce. Gli apparecchi sono stati orientati verso le zone che presentavano ombre o discontinuità, migliorando l’uniformità senza illuminare inutilmente pareti e superfici prive di funzione.

L’eliminazione dei punti bui dichiarata dal cliente deriva quindi dalla nuova distribuzione degli apparecchi e dal loro orientamento, non soltanto dalla maggiore efficienza della tecnologia LED.

Sensori di movimento nelle aree a traffico variabile

I sensori a microonde rilevano il movimento di veicoli e persone e permettono di attivare l’illuminazione nelle zone interessate.

Il manuale ufficiale della plafoniera SKU 24015 consente di configurare l’area di rilevamento, il tempo di mantenimento e la soglia di luce ambientale. Il sensore può portare l’apparecchio al 100% quando rileva un movimento e spegnerlo dopo il tempo impostato. Il produttore indica espressamente tra le applicazioni possibili i parcheggi sotterranei e i sottopassi. (V-TAC Italia)

Questa gestione consente di evitare il funzionamento continuo nelle aree degli stalli e nei percorsi meno frequentati. Corsie principali, rampe e accessi possono invece essere organizzati in zone separate, con una logica coerente con le esigenze di sicurezza e con il traffico reale.

Una precisazione sulla regolazione al 20%

Nei dati iniziali del progetto è stata indicata una regolazione automatica dal 100% al 20%. La scheda tecnica ufficiale della SKU 24015, tuttavia, identifica l’apparecchio come non dimmerabile. Il manuale standard descrive un funzionamento acceso al 100% e successivo spegnimento, non un livello di mantenimento al 20%.

Per ottenere una vera illuminazione bi-level al 20% è quindi necessario utilizzare una versione dimmerabile compatibile oppure un sistema di controllo progettato espressamente per questa funzione.

Il risparmio del case study è stato pertanto ricondotto alla riduzione della potenza installata, all’accensione per zone e alla diminuzione delle ore effettive di funzionamento nelle aree a traffico variabile.

Monitoraggio e segnalazione dei guasti

Il progetto ha integrato una centralina di supervisione dedicata al controllo dello stato dell’impianto.

Il sistema segnala eventuali anomalie e permette al personale tecnico di intervenire prima che un’intera area rimanga priva di illuminazione. Questo riduce il tempo trascorso tra il guasto e la manutenzione, evitando che il problema venga scoperto soltanto attraverso una segnalazione degli utenti.

La diagnostica remota deve essere considerata una componente distinta dalle plafoniere. La scheda tecnica della SKU 24015 non indica infatti una funzione autonoma di comunicazione remota. Il monitoraggio dipende dalla centralina e dall’architettura di controllo installata nel parcheggio.

L’impianto permette così di passare da una manutenzione prevalentemente reattiva a una gestione più programmata.

Consumi ridotti del 68%

Il consumo precedente dichiarato era pari a 52.400 kWh all’anno.

Con una riduzione del 68%, il risparmio energetico risulta:

52.400 kWh × 68% = 35.632 kWh all’anno

Il dato è stato arrotondato nel case study a 35.600 kWh risparmiati nel primo anno.

Il nuovo consumo stimato per l’illuminazione è quindi pari a circa:

52.400 − 35.600 = 16.800 kWh all’anno

Utilizzando il costo medio iniziale di 0,30 euro per kWh, il risparmio economico legato all’energia corrisponde a:

35.600 kWh × 0,30 euro = 10.680 euro all’anno

Il dato risulta coerente con il risparmio energetico annuo dichiarato dal cliente.

Manutenzione ridotta

Alla riduzione della bolletta si aggiunge un risparmio stimato di 890 euro all’anno per la manutenzione.

Gli apparecchi fluorescenti richiedevano sostituzioni frequenti e provocavano interventi che potevano comportare la chiusura temporanea delle corsie. La nuova installazione riduce il numero di sostituzioni e permette di identificare più rapidamente le anomalie.

La scheda della plafoniera SKU 24015 riporta una durata nominale di 20.000 ore. La durata effettiva dipende però dalla temperatura, dal numero di accensioni e dalle condizioni di funzionamento.

Il risparmio annuo complessivo del progetto diventa quindi:

10.680 euro di energia + 890 euro di manutenzione = 11.570 euro

Investimento e payback

Il costo totale dell’intervento, comprendente prodotti e installazione, è stato indicato in 18.300 euro.

Il tempo di ritorno semplice si calcola dividendo l’investimento per il risparmio annuale:

18.300 euro ÷ 11.570 euro = circa 1,58 anni

Il payback corrisponde quindi a circa 19 mesi, in linea con il dato dichiarato.

Su un periodo di cinque anni, senza applicare variazioni del prezzo dell’energia, costi finanziari o attualizzazione, il risparmio cumulato è:

11.570 euro × 5 anni = 57.850 euro

Sottraendo l’investimento iniziale:

57.850 − 18.300 = 39.550 euro

Il risparmio netto stimato dopo cinque anni è quindi pari a 39.550 euro.

Circa 8,3 tonnellate di CO₂ evitate

Il progetto indica una riduzione annuale di 8.300 kg di CO₂, equivalente a 8,3 tonnellate.

Applicato ai 35.600 kWh risparmiati, il dato corrisponde a un fattore di circa:

8.300 kg ÷ 35.600 kWh = 0,233 kg di CO₂ per kWh

Il fattore deve essere documentato e aggiornato quando il risultato viene inserito in un bilancio ambientale. ISPRA pubblica periodicamente i fattori nazionali di emissione relativi alla produzione e al consumo di energia elettrica, destinati anche alla valutazione degli interventi di efficienza. (ISPRA)

Per una rendicontazione trasparente è opportuno conservare i dati iniziali, le letture successive all’intervento e il fattore utilizzato nel calcolo.

Più luce significa sempre più sicurezza?

Una maggiore quantità di lumen non garantisce automaticamente un parcheggio più sicuro.

La qualità del risultato dipende da uniformità, controllo dell’abbagliamento, resa cromatica e corretta illuminazione delle aree di conflitto tra veicoli e pedoni.

Il passaggio da un CRI dichiarato inferiore a 70 a un apparecchio con CRI superiore a 80 migliora la riconoscibilità dei colori. Questo può rendere più leggibili segnaletica orizzontale, abbigliamento e ostacoli.

La temperatura da 4000K mantiene inoltre un bianco neutro, evitando l’aspetto molto giallo delle sorgenti più calde e la componente azzurra marcata delle tonalità da 6500K.

Il progetto illuminotecnico di un parcheggio coperto dovrebbe comunque essere verificato in relazione alla UNI EN 12464-1, che comprende requisiti specifici per i parcheggi coperti e per le zone di lavoro interne. L’illuminazione ordinaria deve inoltre essere mantenuta distinta da quella di emergenza e sicurezza. (UNI)

Un controllo necessario sul funzionamento continuo

Il manuale della plafoniera SKU 24015 indica un utilizzo consigliato di 10-12 ore al giorno e specifica che il funzionamento per 24 ore può invalidare la garanzia. (V-TAC Italia)

In un parcheggio aperto continuamente, questo elemento deve essere considerato in fase di progetto. L’apparecchio può essere utilizzato nelle aree gestite dai sensori, dove le ore effettive di accensione vengono ridotte.

Per le corsie che devono rimanere illuminate senza interruzione è invece necessario verificare con il fornitore l’idoneità al servizio continuativo oppure scegliere un apparecchio espressamente progettato per il funzionamento 24/7.

Questa verifica evita di utilizzare un prodotto al di fuori delle condizioni previste e rende più affidabile il calcolo della manutenzione futura.

I risultati principali

Sulla base dei dati dichiarati dal cliente, il relamping ha prodotto:

35.600 kWh risparmiati all’anno;
riduzione del 68% dei consumi destinati all’illuminazione;
10.680 euro di risparmio energetico annuo;
890 euro di minori costi di manutenzione;
11.570 euro di risparmio complessivo annuo;
19 mesi di payback semplice;
39.550 euro di risparmio netto stimato in cinque anni;
8,3 tonnellate di CO₂ evitate annualmente.

Il cliente ha inoltre segnalato una maggiore percezione di sicurezza, l’eliminazione delle principali zone d’ombra e una gestione più rapida delle anomalie grazie alla supervisione remota.

Mettere in sicurezza il parcheggio attraverso la luce

Il progetto di Bologna mostra che il relamping non consiste semplicemente nel sostituire un tubo fluorescente con un apparecchio LED.

Per ottenere un risultato concreto è necessario analizzare le ore di utilizzo, separare le aree a traffico continuo da quelle a occupazione variabile e riprogettare la distribuzione della luce.

La protezione IP65 migliora l’idoneità degli apparecchi agli ambienti umidi. I sensori riducono le accensioni inutili, mentre il monitoraggio permette di intervenire più rapidamente in caso di guasto.

Attraverso la categoria dedicata alle plafoniere impermeabili, la gamma di proiettori LED e il sito ufficiale LED Italia è possibile confrontare soluzioni destinate a garage, parcheggi e aree comuni.

Lo studio di fattibilità deve partire dal rilievo dell’impianto esistente e da una verifica illuminotecnica, così da ridurre i consumi senza diminuire la visibilità.
