Come tagliare e collegare correttamente una strip LED

Scopri come tagliare, collegare e alimentare correttamente una strip LED, rispettando punti di taglio, polarità, tensione e protezione IP.

Le strip LED permettono di creare illuminazione lineare sotto pensili, all’interno di mobili, lungo controsoffitti e in numerosi altri elementi architettonici. La possibilità di accorciarle rende l’installazione molto flessibile, ma un taglio eseguito nel punto sbagliato può rendere inutilizzabile una parte della striscia.

Anche il collegamento richiede attenzione. Tensione, polarità, larghezza del circuito e numero di contatti devono essere compatibili con alimentatore, connettore ed eventuale controller.

Questa guida riguarda principalmente le comuni strip a bassa tensione da 12V o 24V. Le strisce alimentate direttamente a 230V utilizzano componenti e procedure differenti e devono essere installate rispettando rigorosamente le istruzioni del produttore, preferibilmente da personale qualificato. (ledvance.com)

Controllare il tipo di strip prima di tagliarla

Prima di iniziare bisogna leggere la scheda tecnica o le indicazioni riportate sulla bobina.

Le principali caratteristiche da verificare sono:

tensione di alimentazione, normalmente 12V o 24V;
potenza assorbita per metro;
larghezza della striscia;
numero dei contatti;
grado di protezione IP;
distanza prevista tra i punti di taglio.

Una strip monocromatica presenta normalmente due contatti, positivo e negativo. Le versioni CCT regolabili, RGB o RGBW utilizzano più piste perché devono gestire separatamente differenti tonalità o canali cromatici.

I simboli stampati sui contatti possono cambiare secondo il modello. Per questo bisogna seguire le sigle presenti sulla striscia e sul controller, senza affidarsi soltanto al colore dei fili.

Nella categoria dedicata alle strip LED sono disponibili modelli con tensioni, larghezze e protezioni differenti. Queste caratteristiche determinano quali connettori, alimentatori e accessori possono essere utilizzati.

Togliere sempre l’alimentazione

La strip deve essere scollegata prima di effettuare qualsiasi taglio o collegamento.

Tagliare una striscia alimentata può provocare un cortocircuito tra le piste di rame e danneggiare LED, controller o alimentatore. Anche nelle installazioni a bassa tensione è quindi necessario togliere completamente corrente e verificare che il sistema sia spento.

La parte collegata alla rete elettrica a 230V non dovrebbe essere modificata senza le competenze necessarie. Il collegamento dell’alimentatore alla rete deve rispettare lo schema del produttore e le regole applicabili all’impianto elettrico.

Individuare il punto di taglio

Una strip LED non può essere tagliata in qualsiasi posizione.

I punti corretti sono normalmente identificati da una linea trasversale, dal simbolo delle forbici o da piccoli contatti in rame. Ogni tratto compreso tra due segni rappresenta un modulo elettrico completo.

Il taglio deve essere eseguito:

esattamente sulla linea indicata;
in modo perpendicolare rispetto alla striscia;
senza danneggiare i contatti in rame;
utilizzando forbici affilate o uno strumento adatto.

LEDVANCE indica che le strip devono essere accorciate soltanto nei punti contrassegnati. Le guide tecniche Philips precisano inoltre che, dopo il taglio, i pad destinati alla saldatura devono rimanere integri e accessibili. (ledvance.com)

Un taglio effettuato tra due moduli interrompe le piste elettriche in una posizione non prevista. Il tratto interessato potrebbe non accendersi oppure non offrire una superficie sufficiente per realizzare il collegamento.

Misurare prima di effettuare il taglio

La lunghezza dovrebbe essere misurata considerando anche lo spazio richiesto dal connettore, dai cavi e dalle eventuali curve.

È utile appoggiare la striscia nel punto di installazione prima di rimuovere il supporto dell’adesivo. In questo modo si può verificare che il punto di taglio disponibile sia compatibile con la misura desiderata.

La lunghezza finale potrebbe essere leggermente superiore o inferiore rispetto a quella prevista, perché la strip può essere accorciata soltanto seguendo gli intervalli stabiliti dal circuito.

Prima del taglio è inoltre opportuno controllare che il profilo o la gola destinata alla striscia abbiano una larghezza sufficiente per ospitare anche i connettori.

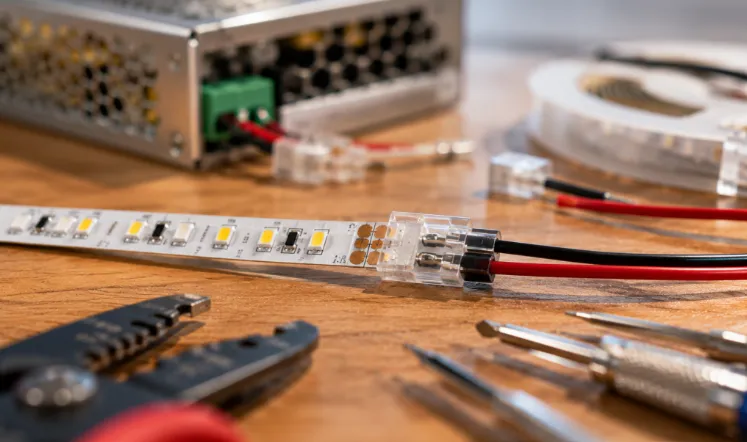

Collegare la strip con un connettore rapido

I connettori rapidi permettono di unire due segmenti senza saldatura. Devono però essere scelti in base alla larghezza e al numero di contatti della strip.

Un connettore destinato a una striscia monocromatica a due poli non può essere utilizzato su una RGB a quattro contatti. Anche due connettori con lo stesso numero di poli potrebbero essere incompatibili quando la larghezza del circuito è differente.

Per realizzare il collegamento:

aprire la linguetta del connettore;
inserire la strip fino a portare i contatti in rame sotto i terminali metallici;
rispettare la corrispondenza tra positivo, negativo e altri canali;
chiudere il fermo senza spostare la striscia;
verificare il collegamento prima del montaggio definitivo.

Le due parti devono mantenere la stessa polarità. LEDVANCE raccomanda di controllare che positivo e negativo corrispondano quando vengono uniti segmenti separati. (ledvance.com)

Se la strip non si accende, bisogna scollegare l’alimentazione e verificare che i terminali del connettore tocchino realmente i pad di rame. Inserire la striscia solo parzialmente può creare un contatto instabile e provocare lampeggiamenti.

Quando utilizzare la saldatura

La saldatura può offrire un collegamento più compatto, particolarmente utile quando lo spazio è ridotto o il connettore rapido non aderisce correttamente.

Il lavoro richiede però precisione. Un’esposizione prolungata al calore può sollevare le piste di rame o danneggiare il circuito flessibile.

I fili devono essere collegati ai pad corrispondenti, mantenendo la stessa sequenza presente sulla strip. Dopo il collegamento, le parti conduttive devono essere isolate attraverso una guaina o una protezione adatta all’ambiente di installazione.

Per strip RGB, RGBW o CCT, lo scambio di due canali può produrre colori errati o impedire il funzionamento di una delle tonalità. La sigla stampata sulla striscia deve quindi essere confrontata con quella presente sul controller.

Quando non si possiede esperienza nella saldatura di circuiti sottili, è preferibile utilizzare accessori compatibili oppure affidare il collegamento a un tecnico.

Collegare correttamente alimentatore e controller

Le normali strip da 12V e 24V richiedono un alimentatore a tensione costante compatibile.

Una strip da 24V deve essere collegata a un alimentatore da 24V. Utilizzare una tensione superiore può danneggiare rapidamente i LED, mentre una tensione inferiore può impedire il corretto funzionamento.

La potenza necessaria si calcola moltiplicando i watt assorbiti per metro per la lunghezza installata:

potenza totale = watt per metro × metri di strip

Una striscia da 8 W/m lunga 5 metri richiede quindi 40 W. L’alimentatore deve sostenere almeno il carico complessivo e deve essere selezionato considerando il margine indicato dal produttore.

LEDVANCE riporta, ad esempio, che una strip da 5 W/m lunga 3,8 metri sviluppa un carico di almeno 19 W. La guida raccomanda di dimensionare il trasformatore in funzione della lunghezza e della potenza totale. (ledvance.com)

Nella categoria alimentatori è possibile confrontare modelli con tensioni e potenze differenti.

Nel caso di strip RGB, RGBW o CCT, il controller viene generalmente installato tra alimentatore e striscia:

rete elettrica → alimentatore → controller → strip LED

Tensione, potenza e numero di canali devono essere compatibili lungo tutta la catena.

Evitare tratte troppo lunghe alimentate da un solo lato

All’aumentare della lunghezza può verificarsi una caduta di tensione lungo le piste della strip. La parte più lontana dall’alimentazione può apparire meno luminosa o mostrare colori differenti.

La lunghezza massima non è uguale per tutti i prodotti. Dipende dalla tensione, dalla potenza per metro e dalla sezione delle piste.

LEDVANCE indica valori differenti per sistemi a 12V e 24V e raccomanda l’utilizzo di soluzioni aggiuntive quando vengono superate le lunghezze previste. Queste indicazioni non devono però essere considerate universali: il limite corretto deve essere verificato nella scheda tecnica della specifica strip. (ledvance.com)

Per installazioni estese possono essere utilizzati più segmenti alimentati in parallelo, punti di alimentazione aggiuntivi o amplificatori compatibili. La configurazione deve evitare di far transitare tutta la corrente attraverso il primo breve tratto della striscia.

Tagliare e collegare una strip IP65

Le strip IP65 sono normalmente rivestite da uno strato protettivo che limita l’ingresso di polvere e acqua. Il taglio interrompe la continuità di questa protezione.

Per accedere ai contatti può essere necessario rimuovere con attenzione una piccola parte del silicone, senza incidere il circuito sottostante. Dopo il collegamento, l’estremità deve essere richiusa utilizzando cappucci, sigillanti e accessori compatibili.

La guida Philips per strip protette prevede l’apertura controllata della guaina, il collegamento sui pad e il successivo ripristino della sigillatura. (docs.lighting.philips.com)

Una strip originariamente classificata IP65 non conserva automaticamente lo stesso grado di protezione dopo un taglio artigianale. Il risultato dipende dalla qualità della chiusura, dal connettore e dal sistema di sigillatura utilizzato.

La strip LED SMD2835 da 24V, 4000K e IP65, ad esempio, presenta una potenza di circa 8 W/m e richiede accessori compatibili con la propria larghezza e protezione. (V-TAC Italia)

Come gestire angoli e cambi di direzione

La strip non dovrebbe essere piegata bruscamente in corrispondenza dei LED o dei componenti elettronici.

Per superare un angolo è possibile utilizzare:

un connettore angolare;
un breve tratto di cavo tra due sezioni;
un profilo progettato per il cambio di direzione.

LEDVANCE raccomanda l’utilizzo di connettori ad angolo quando la striscia deve seguire una curva netta. (ledvance.com)

Piegare la strip su se stessa può spezzare le piste interne. Anche una torsione ripetuta durante il montaggio può indebolire il circuito e produrre guasti successivi.

Preparare la superficie di montaggio

L’adesivo posteriore funziona correttamente soltanto su una superficie liscia, pulita e asciutta.

Polvere, grasso e silicone possono impedire l’adesione. Le guide tecniche raccomandano di pulire la superficie prima del montaggio, eliminando oli e altri residui. (ledvance.com)

Una volta rimossa la pellicola protettiva, la strip deve essere premuta in modo uniforme senza esercitare forza sui LED.

Per un’installazione più ordinata può essere inserita in un profilo di alluminio. Il profilo protegge il circuito, offre un supporto regolare e permette di utilizzare una copertura opaca per rendere la linea luminosa più uniforme.

La larghezza interna deve essere superiore a quella della strip. Il profilo lineare per strip fino a 12,5 mm, ad esempio, non può essere scelto senza prima controllare la misura del circuito e l’ingombro degli eventuali connettori. (V-TAC Italia)

Gli errori più comuni

I problemi più frequenti derivano da pochi errori ricorrenti:

taglio eseguito lontano dal simbolo indicato;
inversione della polarità;
alimentatore con tensione non compatibile;
connettore troppo stretto o con un numero errato di contatti;
potenza dell’alimentatore insufficiente;
collegamento troppo lungo alimentato da un solo punto;
protezione IP non ripristinata dopo il taglio;
superficie sporca o irregolare.

Prima del fissaggio definitivo è consigliabile effettuare una breve prova. Tutti i segmenti devono accendersi con intensità uniforme e, nei modelli RGB o CCT, i comandi devono corrispondere ai colori e alle temperature selezionate.

Un collegamento corretto parte dalla compatibilità

Tagliare una strip LED è semplice soltanto quando vengono rispettati i punti predisposti dal produttore. Il collegamento richiede invece una verifica più ampia di polarità, tensione, potenza e numero di canali.

Connettori rapidi e kit preconfigurati rendono il montaggio più accessibile. Il kit strip LED SMD3528 da 4000K, ad esempio, riunisce strip e componenti destinati a una configurazione già definita. (V-TAC Italia)

Per installazioni più articolate bisogna invece dimensionare singolarmente alimentatore, controller, cavi e punti di alimentazione.

Attraverso il sito ufficiale LED Italia è possibile consultare strip, alimentatori e profili compatibili con progetti di illuminazione lineare. La scheda tecnica del prodotto resta il riferimento principale per conoscere intervalli di taglio, tensione e lunghezza massima installabile.
